Модератор форума: grabovski, Андреи   проблема с возбуждением генератора Пежо Партнер 2004 г.в. bVitekkk Дата: Пятница, 06.11.2015, 10:12 | Сообщение # 1

Рядовой

Группа: Пользователи

Сообщений: 2


Миним.выплата 100р. Репутация: 0

Статус: Offline



Код

301927427

Началась проблема с загорания контрольной лампочки на некоторое время. При проверке генератора на стенде - работает,на машине не возбуждеается. Меняли в генероторе Митсубиси реле - тот же результат.   Felix Дата: Пятница, 06.11.2015, 11:37 | Сообщение # 2

Лейтенант

Группа: Проверенные

Сообщений: 58


Миним.выплата 100р. Репутация: 1

Статус: Offline

смотри провод от к.л. до генератора.при замыкании на массу у генератора к.л. горит.если не горит,то провод,если горитдиоды.

Добавлено (06.11.2015, 11:37)
---------------------------------------------
скорее всего последнее .маленькие диоы на мосту.кирдык.

Felix   Hunter Дата: Пятница, 06.11.2015, 13:10 | Сообщение # 3

Сержант

Группа: Пользователи

Сообщений: 38


Миним.выплата 100р. Репутация: 1

Статус: Offline

Горит ли лампочка при вкл зажигание, без завода?  Цитата Felix ()

скорее всего последнее .маленькие диоы на мосту.кирдык.

Нет в этом случае лампа мерцала бы, реагируя на обороты.
Соглашусь что возможная проблема в проводе, если не провод то нужно смотреть щеточный узел, либо якорь проверить на обрыв.   bVitekkk Дата: Пятница, 06.11.2015, 18:23 | Сообщение # 4

Рядовой

Группа: Пользователи

Сообщений: 2


Миним.выплата 100р. Репутация: 0

Статус: Offline

при включенном зажигании без завода машини лампочка горит   Fire Дата: Пятница, 06.11.2015, 20:30 | Сообщение # 5

Генералиссимус

Группа: Пользователи

Сообщений: 1707


Миним.выплата 100р. Репутация: 29

Статус: Offline

Фото разъема регулятора или сколько проводов на ней напишите.
Ярославль. Ремонтирую лично.   viktorviktor Дата: Пятница, 06.11.2015, 22:03 | Сообщение # 6

Полковник

Группа: Проверенные

Сообщений: 155


Миним.выплата 100р. Репутация: 8

Статус: Offline

Плохо проверяли генератор на стенде , нужно загрузить нагрузкой ампер 50 обороты 3 тысячи  , лампа возбуждения при этом недолжна накаляться. Можно во вреия испытания ,постучать по корпусу генератора ,маленьким молоточком , если начнутся сбои ,нужно искать причину. Также во время испытаний ,можно подключать массу стенда ,дополнительно к передней или задней крышкам ,наблюдая приэтом за показаниями приборов. Редко но бывает ,плохой контакт между ними.
viktor   Fire Дата: Воскресенье, 08.11.2015, 12:17 | Сообщение # 7

Генералиссимус

Группа: Пользователи

Сообщений: 1707


Миним.выплата 100р. Репутация: 29

Статус: Offline

На мицубовском генераторе в основном идет регулирование напряжения от ЭБУ.
Ярославль. Ремонтирую лично.   Hunter Дата: Воскресенье, 08.11.2015, 21:04 | Сообщение # 8

Сержант

Группа: Пользователи

Сообщений: 38


Миним.выплата 100р. Репутация: 1

Статус: Offline

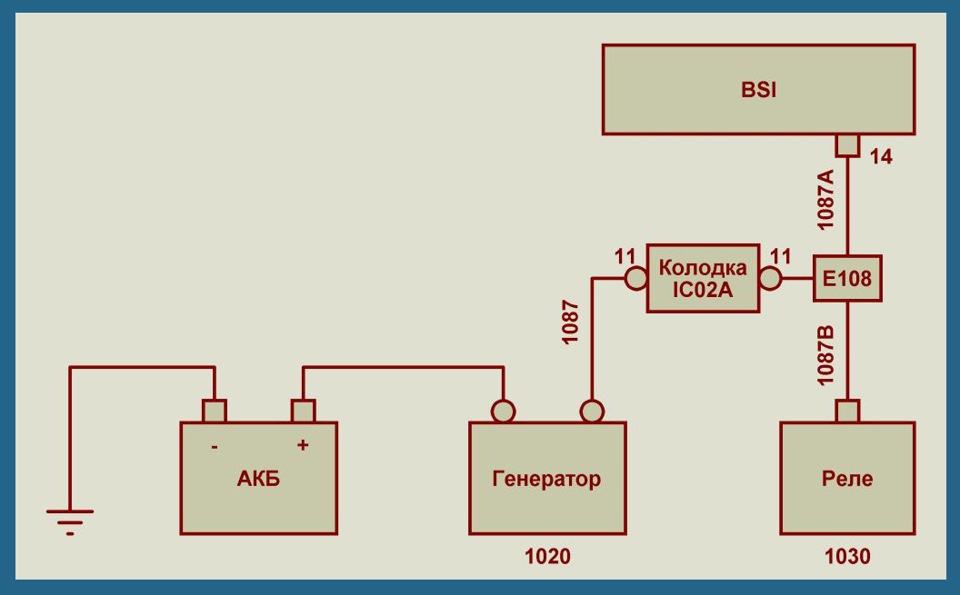

Думаю ваш генератор выглядит так. Собственно схема:

Прикрепления: 1202409.jpg(21.7 Kb)

Сообщение отредактировал Hunter - Воскресенье, 08.11.2015, 21:06

  viktorviktor Дата: Четверг, 12.11.2015, 20:06 | Сообщение # 9

Полковник

Группа: Проверенные

Сообщений: 155


Миним.выплата 100р. Репутация: 8

Статус: Offline

Мне недавно пришлось чинить такой генератор, судя по степени износа коллектора ,ему пару лет. Проблемма была втом что , двигатель машины глох , через несколько минут работы .После разборки и осмотра ,проверки деталей ,пришол к выводу -надо менять щеточный узел с регулятором напряжения.Вовремя тспытания , кгенератору подключил плюс и минус стенда ,разьем сдвумя контактами приэтом остался незадействован , генератор выдал 14,4 в . Генераторы поздних годов выпуска этой серии ,прииспытании выдают 15 в.ЭБУ машины регулирует напряжение и даже силу зарядного тока в заданных приделах.
viktor
